新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
APP／BF–KH550協(xié)同阻燃熱塑性聚氨酯
熱塑性聚氨酯(PUR-T)作為一種工程塑料，以其優(yōu)異的物理性能、耐化學性、耐磨性、對化學品的良好附著力和自潤滑性能而受到廣泛的關注。目前，它可以替代軟聚氯乙烯，以滿足日益增長的領域的環(huán)保要求。因此，它在工業(yè)和日常生活中扮演著越來越重要的角色。但在一定程度上，其可燃性、滴熔性以及燃燒過程中產(chǎn)生大量有毒氣體，極大地增加了火災危險性，限制了其廣泛的應用，所以提高其阻燃性能非常重要。聚磷酸銨(APP)具有化學穩(wěn)定性好、煙氣低、毒性小、使用過程中不產(chǎn)生揮發(fā)性和腐蝕性氣體等化學特性，由于磷(P)和氮(N)的含量高，可以起到阻燃的作用，然而APP只能作為酸源，缺乏碳源，同時APP的加入會導致復合材料的力學性能急劇下降，這極大限制了APP的應用。
北京化工大學王迪等通過表面接枝的方式使用硅烷偶聯(lián)劑對竹粉(BF)進行表面改性，同時將改性BF與APP復配阻燃PUR-T。由于APP與BF-KH550構(gòu)成了膨脹阻燃體系(IFRs)，阻燃性能更優(yōu)越。在阻燃體系中引入硅烷偶聯(lián)劑改性BF有三個原因：一為阻燃體系引入碳源，使其具有更多的殘?zhí)浚欢枪柙氐囊胧菫榱诉_到碳層致密的效果；三是硅烷偶聯(lián)劑改性BF可以改善阻燃劑加入導致材料力學性能下降的問題。

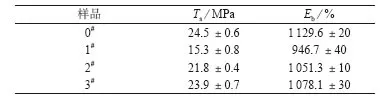

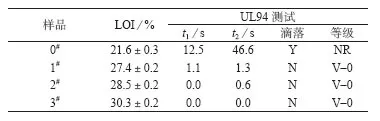

阻燃PUR-T復合材料的制備 將PUR-T，APP以及BF-HK550于80℃烘箱中下燥24?h，并將一定質(zhì)量的APP，BF-KH550與PUR-T混合均勻，使用微型雙螺桿擠出機將阻燃劑與基體進行熔融共混，進料口溫度、擠出溫度和出料口溫度分別設定為170，175，180℃，擠出物切粒后進行壓片，熱壓溫度設定為185℃，并將所制得的樣板裁制成標準樣條進行阻燃性能的測試，拉伸測試樣條通過注塑機進行注塑。將純PUR-T，PUR-T 90%／APP10%，PUR-T 90%／APP 8%／BF 2%，PUR-T 90%／APP 8%／BF-KH550 2%樣品分別標記為0#，1#，2#，3#。 LOI和垂直燃燒(UL94)測試及分析 由表可知，純PUR-T的LOI為21.6%，沒有通過UL94等級，單獨加入10%的APP后，1#復合材料的LOI提高到27.4%，UL94可達到V–0等級。當添加8% APP和2% BF時，LOI為28.5%，UL94保持V–0等級不變，但幾乎可達到離火自熄。而APP與BF-KH550復配時，LOI進一步提高到大于30%，且能達到離火自熄的V–0等級，阻燃性能進一步提高。 錐形量熱測試結(jié)果及分析 由表可知，含IFR的PUR-T復合材料的著火時間(TTI)小于純PUR-T的28?s，1#，2#和3#樣品分別為19，16，18?s。這是由于APP和BF可能促進PUR-T的降解，導致PUR-T提前著火。為進一步了解其火災危險性，根據(jù)錐形量熱計數(shù)據(jù)計算火災性能指數(shù)(FPI)，計算結(jié)果為FPI =TTI／pHRR。通常，較高的FPI值意味著更有效的阻燃性。可以看出，3#樣品的FPI值最高，說明其安全水平最高。由上表可知，純PUR-T的總耗氧量(TOC)為52.84?g。1#，2#和3#復合材料的TOC顯著降低為39.45，35.07，35.49?g，2#樣品的TOC最低。 力學性能分析 由表可知，純PUR-T的拉伸強度(Ts)和斷裂伸長率(Eb)分別為24.5?MPa和1?129.6%，1#樣品的Ts和Eb分別為15.3?MPa和946.7%。由于APP與PUR-T的相容性較差，APP的存在不可避免的會導致復合材料力學性能的下降。而在加入8% APP和2% BF–KH550時，Ts和Eb均有所增加。此外，3#試樣的拉伸強度為23.9?MPa，其力學性能優(yōu)于2#試樣，是由于BF-KH550在PUR-T中的分散性得到改善，進一步提高了其力學性能。此外，3#試樣的拉伸強度為23.9 MPa，與2#試樣相比，其拉伸強度提升了9.6%，是因為由于BF-KH550在PUR-T中的分散性得到改善，進一步提高了其力學性能。 結(jié)論 (1) 8% APP和2% BF-KH550的加入，PUR-T復合材料的氧指數(shù)達到了30.3%，垂直燃燒等級達到了V–0。 (2)與未改性BF相比，KH550改性BF使得PUR-T復合材料的熱釋放速率峰值降低了86.6%。 (3) BF的表面改性使PUR-T復合材料的力學性能有所提升，較未改性的BF，其拉伸強度提升了9.6%。
