新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
5種不同應(yīng)用領(lǐng)域的薄膜選擇哪種開口爽滑母粒才合適？
????????薄膜生產(chǎn)商普遍問題：塑料薄膜之間的粘連;遷移性的爽滑母粒影響薄膜的熱封印刷性能。
????????原因：主要是薄膜閉合后膜間形成真空密合狀態(tài)，不易分開。
????????解決方法：添加開口爽滑母粒;對于有熱封和印刷要求的薄膜，可以選擇非遷移的低摩擦系數(shù)的抗粘母粒。
????????開口爽滑母粒作用-小身板，大能量！
????????
????????1、薄膜的放卷和收卷都變得容易
????????2、薄膜的使用過程當(dāng)中容易開口
????????開口爽滑母粒：
????????
????????開口母粒由載體樹脂、抗粘劑或爽滑劑和各種助劑組成，其抗粘劑、爽滑劑主要有：
????????油酸酰胺：特點是小分子結(jié)構(gòu)，析出快，潤滑性較好，價格便宜，有些國產(chǎn)的只有10幾元/kg，但是油酸酰胺非常易黃變，不耐高溫，也容易析出薄膜表面，時效短，嚴(yán)重影響產(chǎn)品品質(zhì)，同時析出過多會影響印刷和熱封性，這是很多低品質(zhì)爽滑母粒的原料選擇;
????????芥酸酰胺：較油酸酰胺碳的個數(shù)要多，分子量大，相對穩(wěn)定，潤滑效果好，不易黃變，耐高溫，時效長，長期會發(fā)生部分黃變，但是價格貴;
????????微米SiO2：SiO2的選擇非常重要，必須選擇添加量少抗粘效果好，并且粒徑適合，折射系數(shù)和薄膜樹脂的接近，在以上的基礎(chǔ)上，還要考慮到SiO2必須容易分散，分散不開的SiO2會團聚影響薄膜的表觀和光學(xué)性能以及印刷性能。
????????當(dāng)熟悉組成開口爽滑母粒的爽滑劑種類及開口爽滑母粒作用后，對于薄膜生產(chǎn)商最重要的問題就是：
????????如何選擇合適的開口爽滑母粒？
????????本文將從以下3個方面進行闡述：
????????1、滿足薄膜性能需求的開口爽滑母粒的選擇
????????2、常見包裝膜產(chǎn)品的開口爽滑母粒的選擇
????????3、薄膜廠商應(yīng)用開口爽滑母粒的常見問題及解決方案
????????通過三個方面來闡述開口爽滑母粒(小身板，大能量!)的選擇，讓正在閱讀此文的您有個深入的了解。
????????一、選擇開口爽滑母粒的總原則
????????開口爽滑母粒的選用除了考慮到其優(yōu)異的開口抗粘效果外，主要還有以下幾點：
????????1、光學(xué)性能：為獲得最好的透明度和最低的霧度，開口爽滑劑須選用折射率和樹脂相近的(1.49)，粒徑分布窄，粒徑適合的，添加量少就能達到所需的開口效果。
????????2、分散性：抗粘連劑的粒徑很關(guān)鍵，粒徑越小越不好分散，粒徑大又會影響薄膜的表觀性和光學(xué)性能，抗粘連劑的粒徑一般選用2-10的微米，就需要母粒生產(chǎn)商有高分散的雙螺桿機組及豐富的母粒分散生產(chǎn)經(jīng)驗。
????????3、熱封和印刷性能：薄膜在熱封和印刷之前一般都要進行電暈或者火焰處理來增加薄膜的表面張力和表面能，但不適量的爽滑劑會遷移到薄膜表面影響膜的熱封和印刷性能，造成薄膜之間剝離強度低和油墨粘附力不強，對這方面要求嚴(yán)格的薄膜廠商可以選用摩擦系數(shù)低，非遷移的開口爽滑母粒。
????????4、金屬化膜防劃傷性能：為防止無機抗粘劑刺穿薄膜從而削弱水汽，氧氣阻隔性能，抗粘劑形狀可選用圓形和柔軟的粒子，可以保證薄膜具有更好的阻隔性能。
????????5、對機器防磨損性能：有些無機抗粘類硬度大，對機器磨損非常大，這也是薄膜生產(chǎn)商要重視的地方。
????????6、過濾網(wǎng)堵塞問題：如果薄膜廠家遇到過濾網(wǎng)壓差上升很高或者壓差突然升高的情況，可能就要考慮更換開口爽滑母粒
????????7、價格：成本也是在滿足了以上基本性能后，需要考慮的重點因素。
????????二、常見薄膜開口爽滑母粒的選擇
????????（一）鍍鋁膜
????????"無窮"牌雞爪以及很多食品包裝都是鍍鋁膜，它具有優(yōu)異的氧氣阻隔性和防止氧化，和香氣散失的性能，還具有防紫外光，防止維生素流失的性能，在非常高的真空條件下，鋁在溫度達到1500度時會汽化，然后在已處理的薄膜表面鍍上一層極薄的鋁膜，為保證金屬和薄膜的粘合性，薄膜必須具有高度的潤濕張力，鍍鋁膜開口爽滑母粒的選擇要求：
????????1、母粒載體盡量選用潤濕張力高的
????????2、遷移性的開口爽滑母粒必須禁用
????????3、薄膜的抗粘和爽滑效果必須通過添加抗粘母粒來達到
????????4、抗粘劑的顆粒大小視薄膜表層的厚度而定
????????5、抗粘劑的形狀必須是圓形且柔軟的，這樣才不會刺穿鍍鋁層
????????（二）香煙包裝膜
????????煙膜材料為BOPP雙向拉伸聚丙烯，是由多種聚丙烯功能性材料進行共擠、雙向拉伸成型。摩擦系數(shù)是量度BOPP煙膜滑動特性的指標(biāo)，膜兩面的摩擦系數(shù)須不同，須形成薄膜內(nèi)面和外面的差別式滑動特性，貼近煙包盒紙一面及內(nèi)面的摩擦系數(shù)應(yīng)控制較高，薄膜外面須控制很低。開口爽滑母粒的選擇要求：
????????1、開口爽滑母粒一定要在高溫下繼續(xù)保持低摩擦系數(shù)
????????2、開口爽滑母粒具有非遷移性
????????3、開口爽滑具有非選移低摩擦系數(shù)的特點
????????4、不影響煙膜光澤度和透明度
????????5、不影響煙膜的挺度和收縮率
????????（三）POF熱收縮膜
????????POF全稱多層共擠聚烯烴熱收縮膜，它是將線性低密度聚乙烯作為中間層(LLDPE)，共聚丙烯(PP)作為內(nèi)、外層，通過三臺擠出機塑化擠出，再經(jīng)模頭成型、膜泡吹脹等特殊工藝加工而成的,它是一種現(xiàn)時世界上使用最廣泛，發(fā)展迅速的新型環(huán)保收縮膜。
????????POF上的開口爽滑母粒的選擇要求：
????????1、具有優(yōu)良長效的開口爽滑效果
????????2、良好的光澤度
????????3、優(yōu)秀的透明度，極低的霧度
????????4、有助于薄膜的耐刺穿和耐揉搓性
????????5、不能出現(xiàn)薄膜收卷時跑偏
????????6、有助于薄膜的收縮
????????7、不影響薄膜的印刷
????????8、符合FDA食品認(rèn)證
????????9、價格
????????（四）水果套袋膜
????????水果套袋是近年來果農(nóng)越來越流行的做法，它分為PE膜袋，紙袋，膜+紙袋，給蘋果，葡萄，雪梨等套上袋膜。PE水果膜袋的特點是非常薄，厚度約僅0.05絲，大大降低成本，但薄膜越薄，越容易粘在一起，不易開口，所以水果袋膜開口爽滑母粒的選擇要求：
????????1、開口爽滑母粒爽滑劑含量要高，所有母粒的添加都遵循膜越薄，添加量越多的原則
????????2、開口爽滑母粒不能含有無機填料，如有添加，在日照雨淋自然環(huán)境下，薄膜容易爛
????????3、薄膜越薄，靜電產(chǎn)生容易吸附空氣中的灰塵，選用爽滑的同時兼顧抗靜電的效果
????????4、符合FDA食品認(rèn)證
????????（五）一般包裝膜
????????平常所見到的洗衣粉袋，牛奶膜，快遞袋，食品包裝袋等等，這些常見的包裝膜都經(jīng)過單層，三層或者五層共擠，再經(jīng)過吹塑，流涎，拉伸等工藝成型，然后通過分切，電暈，熱封，印刷，成為我們現(xiàn)實生活常見的包裝袋。這些膜在獲得摩擦系數(shù)在0.2以下的同時，一定要考慮到開口爽滑母粒會不會影響到薄膜的熱封和印刷性能。
????????三、薄膜廠商應(yīng)用開口爽滑母粒的常見問題及解決方案

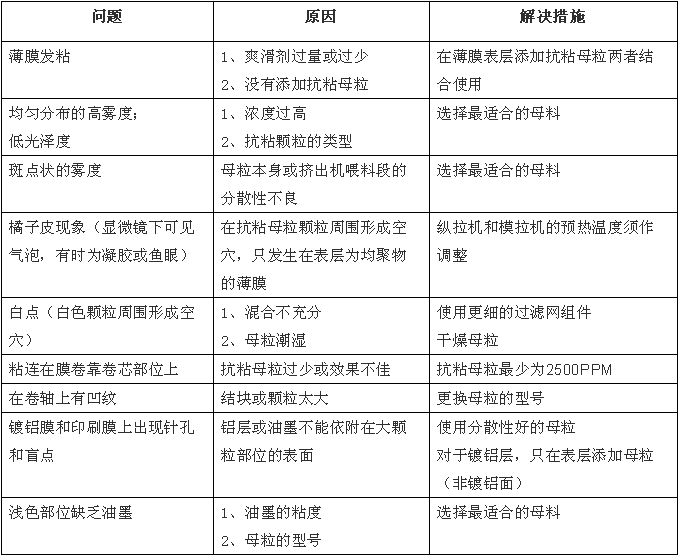

????????薄膜生產(chǎn)廠家使用抗粘連母料所出現(xiàn)的問題分析和解決方法：
