新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號(hào)5幢
TPE注塑件11種表面問題缺陷及解決方法

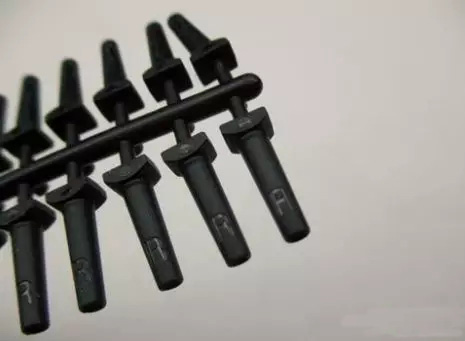

????????TPE注塑件出現(xiàn)表面問題，原因之一是原料的品質(zhì)差，和配方分散不均勻也有關(guān)系，其次也和注塑過程的一些參數(shù)設(shè)置有關(guān)。
????????1、白化現(xiàn)象：
????????指穩(wěn)定劑等配合劑遷移至成型品表面，其表面像噴上粉一樣呈現(xiàn)出一種白色現(xiàn)象。
????????原因：主要是由于穩(wěn)定劑過量配合或與聚合物不相容而引起的，不相容則可以加入南京塑泰相關(guān)的相容劑來解決。應(yīng)選擇與聚合物相容性良好的穩(wěn)定劑或?qū)⒎€(wěn)定劑的用量控制在最佳的范圍。
????????其次，更換成相對(duì)分子質(zhì)量高的穩(wěn)定劑也是十分有效的。另外，也有通過遷移至成型品表面發(fā)揮其功能的穩(wěn)定劑。例如，抗靜電劑、潤滑劑等。對(duì)這種穩(wěn)定劑來講，選擇即使遷移也難以出現(xiàn)白化的穩(wěn)定劑是非常必要的。
????????熱塑性彈性體在一般的環(huán)境下使用時(shí)很少會(huì)出現(xiàn)白化的問題，但在高溫、潮濕、戶外長期使用的場(chǎng)合，為提高耐久性在配合上追加耐熱穩(wěn)定劑(防老劑)、耐侯穩(wěn)定劑是十分必要的。特別是高溫下，因其極易引起遷移，所以穩(wěn)定劑的選擇也是相當(dāng)重要的。
????????2、發(fā)粘現(xiàn)象：
????????與樹脂相比，軟質(zhì)熱塑性彈性體表面更容易產(chǎn)生發(fā)粘的現(xiàn)象。
????????原因：主要是因老化而生成低相對(duì)分子質(zhì)量聚合物和增塑劑、穩(wěn)定劑遷移至表面而引起的。但無論屬哪種情況，采用紅外光譜法(IR)等分析手段，通過分析發(fā)粘成分便能夠比較容易地確定出與此相關(guān)的物質(zhì)。
????????發(fā)粘主要是成型溫度過高，聚合物因熱分解而形成低相對(duì)分子質(zhì)量物質(zhì)的緣故。盡管成型機(jī)的設(shè)定溫度本身未達(dá)到熱分解溫度，但在成型工藝中的剪切生熱有時(shí)也會(huì)使其暫時(shí)達(dá)到高溫。
????????解決方案：作為其對(duì)策，降低成型溫度、低剪切化，用氮?dú)鈨艋尚蜋C(jī)液壓缸體內(nèi)部都是十分有效的。另外，在成型機(jī)暫停時(shí)，膠料長時(shí)間以熔融狀態(tài)置留在成型機(jī)的模腔內(nèi)，有時(shí)也會(huì)因熱老化而發(fā)粘。另外，在高溫下使用的制品很容易出現(xiàn)發(fā)粘的現(xiàn)象。因此，穩(wěn)定劑、軟化劑種類的選擇和用量的確定是非常重要的。
????????3、老化現(xiàn)象：
????????制品機(jī)械性能明顯降低，外觀質(zhì)量變差。
????????原因：與無機(jī)材料和金屬材料相比，高分子材料的耐熱、耐紫外線性較差引起制品老化。多數(shù)制品因老化而使其機(jī)械特性明顯降低，外觀質(zhì)量變差。
????????解決方案：通過配合耐熱、耐候性等穩(wěn)定劑，通過添加紫外線吸收劑、光穩(wěn)定劑的方法，在一定程度上可以抑制老化現(xiàn)象的產(chǎn)生。與注射成型有關(guān)的問題及其對(duì)策。
????????4、氣孔：
????????在成型品中出現(xiàn)凹孔現(xiàn)象，主要是成型品在模具內(nèi)的冷卻過程中因收縮而引起的。除要求材料必須充滿模腔外，快速冷卻也是十分必要的。具體地來講，就是提高保壓(二次壓力)，降低樹脂和模具的設(shè)定溫度。
????????另外，對(duì)成型品的形狀也有很大的依賴性。由于在厚的部位極易出現(xiàn)氣孔，所以對(duì)這樣的制品來說，應(yīng)采用在其周圍設(shè)有注膠口或流膠道那樣的模型設(shè)計(jì)。
????????5、毛邊：
????????這是樹脂從模腔溢出造成的。對(duì)橡膠的注射成型來講，出現(xiàn)毛邊是正常的，但對(duì)樹脂或熱塑性彈性體是不正常的。
????????其理由是：
????????與橡膠膠料相比，熔融的樹脂或熱塑性彈性體的流動(dòng)性較高，注射壓力也比較低;
????????與模具接觸、冷卻，在瞬間即可固化、終止流動(dòng)。因此，樹脂或熱塑性彈性體通常是不易出現(xiàn)毛邊的現(xiàn)象。
????????作為對(duì)策，首先必須降低填充量、降低保壓和縮短保壓時(shí)間。另外，對(duì)尺寸精度差、分型面有間隙的模具來講，其修理是非常必要的。在成型品投影面積大，合模力相對(duì)低于注射壓力的場(chǎng)合，有時(shí)也會(huì)出現(xiàn)毛邊，因此必須使用更大的成型機(jī)。
????????6、流動(dòng)痕跡：
????????在成型品表面出現(xiàn)光澤不同的條紋現(xiàn)象。
????????一般來講，在樹脂的注射成型中有：
????????間隔窄的記錄條紋狀;
????????在成型品表面上下出現(xiàn)同位相的比較寬的間隔條紋狀;
????????在成型品表面上下出現(xiàn)異位相的比較窄的間隔條紋狀三種類型。
????????解決這一問題可以通過這些方法來解決，如添加純單體樹脂、提高注射速度、模具溫度、加大注膠口、提高樹脂溫度和注射速率、提高成型溫度、模具溫度或降低注射速度等。通過提高注射速度和模具溫度都是有效的。
????????7、脫模性差：
????????脫模性差指成型品從模具中難以取出或在取出過程中完全變形。具有粘著性的材料極易引起這一問題，但采用在材料中添加脫模劑或成型前在模具上涂敷脫模劑的方法可以得到改善。
????????成型品冷卻不足(固化不足)也容易出現(xiàn)這樣的問題，因此對(duì)成型品進(jìn)行充分地冷卻是非常必要的。另外，模具設(shè)計(jì)不合理也會(huì)成為難以脫模的原因，特別是在注膠口、進(jìn)膠道等易于粘模的部位，加大注膠口的拔出角度、加寬進(jìn)膠道都是非常有效的。
????????8、銀色條紋：
????????以注膠口為中心出現(xiàn)放射狀條紋的現(xiàn)象，是材料中的水分或揮發(fā)成分氣化引起的。其中，在塑化過程中卷入或模具內(nèi)存留的空氣也會(huì)導(dǎo)致這一現(xiàn)象的產(chǎn)生。因此，對(duì)吸潮性材料在成型前進(jìn)行充分地干燥及降低易產(chǎn)生分解性氣體材料的成型溫度都是非常必要的。
????????9、缺膠：
????????未充滿模腔端部的現(xiàn)象稱之為缺膠。這主要是因填膠量不足等成型條件不適而引起的，但成型時(shí)排氣不充分或流膠道不均衡(多腔模具)也會(huì)導(dǎo)致這一現(xiàn)象的產(chǎn)生。
????????10、燒焦：
????????是指未填充至端部及未充滿模腔的部分出現(xiàn)像燒焦那樣的老化現(xiàn)象。這主要是因排氣不充分，空氣或產(chǎn)生的氣體引起隔熱壓縮，瞬間使溫度顯著上升而導(dǎo)致的結(jié)果(即：成型品表面出現(xiàn)熱老化)。
????????改善排氣方式是較好的解決辦法，程度輕的情況下，降低注射速度也可以解決。
????????11、色澤不均一：
????????在采用熱塑性彈性體顆粒和干混料為顏料的母體混合物進(jìn)行著色時(shí)，很容易出現(xiàn)成型品色澤不均一的現(xiàn)象，混合不均勻或結(jié)合的不好;
????????作為對(duì)策，使用適合的偶聯(lián)劑、相容劑。提高螺桿背壓，強(qiáng)化填料時(shí)混煉都是有效的。
