新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
透明PMMA塑料制品加工中常見的問題及措施
PMMA材料加工而成的塑料制品，具有透光率高，耐化學(xué)藥品性良好，并且具有一定的硬度和強(qiáng)度。因此，被大量用于光學(xué)制品、小型容器和各類裝飾用途，如光學(xué)鏡頭、化妝品瓶、燈飾配件等。
由于材料透光率高，對剪切比較敏感，所以制品中有一些缺陷就很容易暴露而被觀察到。另一方面，該材料在熔融狀態(tài)下的黏度較大，流動性較差，對加工設(shè)備提出了一些要求。回復(fù)“PMMA”，查詢更多相關(guān)文章
一、PMMA材料成型加工應(yīng)注意“十三”個問題
1、設(shè)備選用：根據(jù)制品的重量、形狀、周期等選擇適當(dāng)?shù)淖⑸淞亢玩i模力的設(shè)備，如注射余量過大、周期過長會影響制品質(zhì)量。
2、螺桿選用：應(yīng)選用生熱小、塑化好的螺桿。加工PMMA材料要求螺桿表面光潔度好，塑料熔體流經(jīng)處沒有死角和磨損。例如：對于透明鏡片采用帶屏障功能的結(jié)構(gòu)，可以加強(qiáng)塑化效果。對于著色鏡片使用銷釘型螺桿或銷釘型過膠頭，加強(qiáng)混煉效果。
圖：有機(jī)玻璃PMMA魚缸
3、射嘴選用：采用開放式結(jié)構(gòu)，射嘴孔相對較大，長度宜短不宜長。
4、材料干燥：若采用循環(huán)熱風(fēng)干燥，由于PMMA粒料表面易軟化粘連，在料斗下部結(jié)塊，導(dǎo)致下料困難。要注意溫度不宜過高，風(fēng)量要足夠。
5、材料加工：不能在機(jī)筒中停留過久，長時間停止操作，要將機(jī)筒溫度降至170 ℃以下，避免熔體降解。
6、水口料：水口料的取出、破碎、包裝、儲存、混合等過程要嚴(yán)格控制，避免雜色料及灰塵的混入。新舊料的比例視制品而定。
7、模具清理：定期清理模具型腔表面的水垢，發(fā)現(xiàn)制品光潔度不夠時就要清理。
8、模具的澆口、流道設(shè)計(jì)：符合少剪切、流動順暢的原則。采用較大尺寸的流道和澆口。具備好的排氣性能，合理開設(shè)排氣孔和排氣槽。
9、模具型腔脫模斜度設(shè)計(jì)：為確保制件成型時能順利脫模，設(shè)計(jì)時必須在脫模方向設(shè)置脫模斜度。

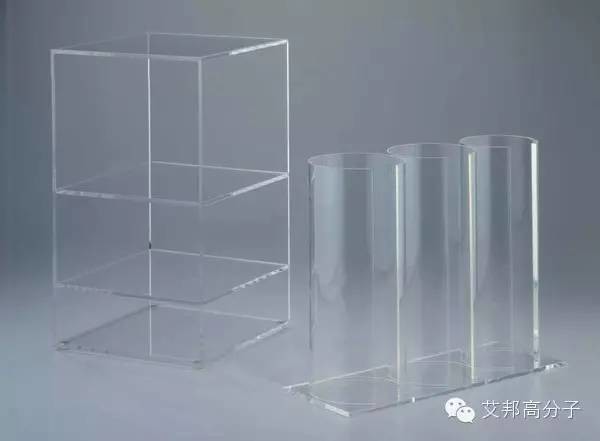

圖：PMMA制品
10、模具頂針或推板設(shè)計(jì)：對于裝飾類制品，很少設(shè)計(jì)頂針，多數(shù)采用推板脫模。對于一些需要用頂針的，頂針的設(shè)計(jì)必須滿足平衡頂出原則。
11、一模多腔的模具：其冷卻水道的布置應(yīng)盡可能平衡，否則可能很難保證每個制品質(zhì)量的一致。
12、加工PMMA塑料制品：一般需要配置水溫機(jī)，使加工過程模具溫度的穩(wěn)定控制
13、透明PMMA制品很容易出現(xiàn)熔接紋、亂流紋、冷料斑、收縮和氣泡等缺陷。
二、PMMA材料7大應(yīng)用解析
1、塑料眼鏡片：眼鏡片有近視鏡片、老花鏡片和太陽鏡片等。采用注塑成型方法，一次性成型出一定度數(shù)的眼鏡片，著色容易，成本低。一般采用PMMA材料較多，要求高的則采用纖維、透明尼龍或PC塑料。
圖：眼鏡片
加工眼鏡片一般選用CJ150M3和CJ180M3機(jī)較多，并且選用小螺桿，模腔一般設(shè)計(jì)為1×5或1×6圓周對稱排列。老花鏡片和近視鏡片的尺寸要求高，需要較長的保壓時間，減小收縮，使制品達(dá)到設(shè)計(jì)的尺寸。太陽鏡片屬于平光鏡片，要求沒那么高，但一般都要染色，分一步法染色和兩步法染色。
2、塑料導(dǎo)光板：幾乎所有的液晶顯示器都要用到塑料導(dǎo)光板。導(dǎo)光板所使用材料，基本上都為透明度良好的PMMA或PC塑料。
使用注塑機(jī)的規(guī)格從50T到180T。中低檔產(chǎn)品采用液壓驅(qū)動的機(jī)械式注塑機(jī)；中高檔產(chǎn)品采用直壓式或電液復(fù)合式注塑機(jī)；高檔產(chǎn)品則用全電機(jī)或帶注射壓縮功能的注塑機(jī)。
導(dǎo)光板為高精度的光學(xué)制品，要求成品網(wǎng)點(diǎn)完整，整體不收縮變形；制品表面無黑黃點(diǎn)，無晶點(diǎn)，無雜質(zhì)，整體光潔度和透光度良好。
基于以上質(zhì)量要求，導(dǎo)光板的主要加工工藝要求如下：
1）、注塑機(jī)鎖模力要足夠，模板平行度要高，保證制品不出飛邊，厚薄均勻。
2）、要求設(shè)備注射穩(wěn)定，計(jì)量準(zhǔn)確。
3）、設(shè)備的注射量不必太大，太大容易使熔體發(fā)黃變色。為防止塑料發(fā)黃和產(chǎn)生黑黃點(diǎn)問題，對塑化組件的光潔度要求較高。
4）、要求設(shè)備注射壓力高，注射速度快。由于PMMA及PC塑料熔體的流動性較差，特別是加工薄壁導(dǎo)光板時，更需要大注射壓力和大注射速度。
5）、因熔體粘度大，要求螺桿有大的旋轉(zhuǎn)扭矩。同時要求螺桿在結(jié)構(gòu)設(shè)計(jì)上具有強(qiáng)的抗扭斷性。
6）、模具設(shè)計(jì)上必須滿足順利充填、脫模順暢的要求，模具加工精度要高，有精確的排氣槽。

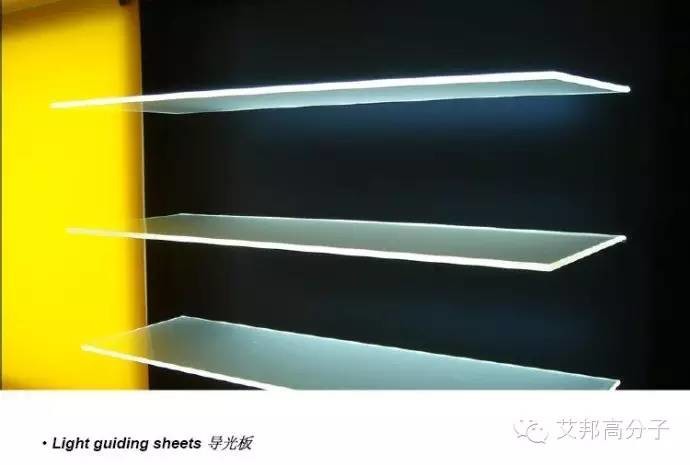

圖：導(dǎo)光板
3、塑料光學(xué)鏡片：指除了眼鏡鏡片之外的諸如數(shù)碼相機(jī)鏡片、手機(jī)鏡片，以及其它光學(xué)透鏡。材料一般都使用PMMA塑料。
一般使用50T到120T注塑機(jī)。光學(xué)鏡片一般厚度較大，制品要求外觀飽滿，關(guān)鍵控制制品的收縮，同時要求制品不泛黃、無晶點(diǎn)、無黃黑點(diǎn)，整體光潔度和透光度良好。 光學(xué)鏡片的主要工藝特點(diǎn)如下：
1）、要求注塑機(jī)鎖模力要足夠。加工光學(xué)鏡片不要求注塑機(jī)有快速的注射速度，只要求機(jī)器能夠提供穩(wěn)定的慢速的射膠速度，能提供足夠高的注射壓力和穩(wěn)定的持續(xù)保壓壓力。
2）、加工周期較長是其特點(diǎn)之一。所以一般配備變量泵或使用全電機(jī)。
3）、模具必須開設(shè)深度0.03mm以下的排氣槽，以排走模腔中的空氣和熔體揮發(fā)出來的氣體，防止制品出現(xiàn)氣斑而影響透明度。

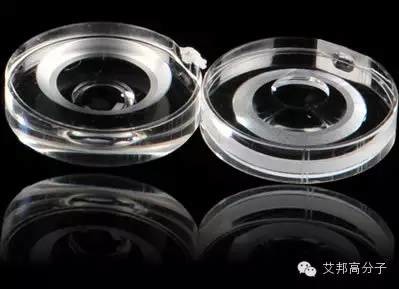

圖：光學(xué)鏡片
4、工藝裝飾球（￠40左右）：設(shè)備一般選用80T或120T，保證有足夠的注射壓力。材料采用PMMA塑料（如果材料為GPPS，則容易加工得多）。模具一般設(shè)計(jì)為1×1或1×2，可以采用熱嘴兩板模，也可以采用大水口兩板模。由于制品厚度特別大，制品收縮、內(nèi)部氣泡及表面雜紋問題的控制難度相對大得多。

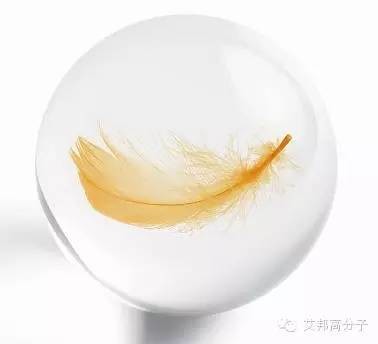

圖：亞克力球
5、透明厚壁化妝品盒（PMMA材料）：根據(jù)零件尺寸，一般選用80T到150T注塑機(jī)，選小螺桿。模具一般設(shè)計(jì)為1×2，可以采用熱嘴兩板模，也可以采用細(xì)水口三板模，加工工藝方法有些不同。制品屬于透明厚制品，由于厚度大，其加工工藝要求及方法與裝飾球相似。
6、普通厚度平板類零件（PMMA材料）：如微波爐前門，可以使用250T注塑機(jī)。模具采用兩板偏心模或采用三板模。該類零件主要是材料必須足夠干燥，重點(diǎn)控制制品變形問題。
圖：微波爐前門
7、厚壁長條類零件（PMMA）：該類零件較重，一般根據(jù)零件大小選用注塑機(jī)。模具一般設(shè)計(jì)為大水口兩板側(cè)進(jìn)膠（零件長度適中）；也有細(xì)水口轉(zhuǎn)大水口的三板模（零件長度很長）。這類零件的主要問題是材料要充分干燥，重點(diǎn)也是控制變形問題。
以上列出的幾類制品，各具特色，既有相同的地方，也有不同點(diǎn)。加工中，對于每個影響因素都應(yīng)認(rèn)真分析，找出問題點(diǎn)，才能解決問題。
